Ein Balkonkraftwerk-Anschlussplan zeigt auf einen Blick, in welcher Reihenfolge Solarmodule, Wechselrichter, Steckdose und optionaler Speicher sicher verbunden werden. Entscheidend sind dabei nicht nur die Kabelwege, sondern auch die zulässige Wechselrichterleistung, passende Steckverbindungen, eine sichere Befestigung und die Vorgaben des Herstellers. Wer vier Module oder einen Speicher einbindet, sollte besonders auf Eingangsspannung, Stromstärke und Kompatibilität achten, damit die Anlage zuverlässig läuft und keine elektrischen Grenzwerte überschritten werden.
Anschlussplan ohne Speicher
Ohne Speicher ist der Aufbau am übersichtlichsten: Die Solarmodule liefern Gleichstrom, der Wechselrichter wandelt ihn in Wechselstrom um, und das AC-Kabel führt zur passenden Steckdose oder Einspeisesteckvorrichtung. Für viele Haushalte ist das die sinnvollste Startvariante, weil weniger Komponenten aufeinander abgestimmt werden müssen.
Module mit Wechselrichter verbinden
Die Solarkabel der Module werden auf der DC-Seite mit dem Wechselrichter verbunden, meist über passende PV-Steckverbinder. Achten Sie dabei auf Plus und Minus, vollständig eingerastete Stecker und darauf, dass jedes Modul so angeschlossen wird, wie es der Herstellerplan vorsieht.
- Zwei Module, zwei Eingänge: Häufig wird jedes Modul an einen eigenen Eingang angeschlossen.
- Ein Eingang oder Sonderplan: Nicht selbst in Reihe oder parallel schalten, wenn es nicht freigegeben ist.
- Teilverschattung: Getrennte Eingänge sind oft praktischer, wenn ein Modul morgens oder abends Schatten bekommt.
Wechselrichter sicher montieren
Der Wechselrichter sollte fest, trocken und gut belüftet sitzen. Ein Platz direkt in praller Sonne oder in einem engen Hitzestau ist ungünstig, weil elektronische Bauteile dann stärker belastet werden können.
Praktisch ist ein geschützter Ort hinter dem Modul, an der Unterkonstruktion oder an einer Wand, solange Luft zirkulieren kann und die Kabel nicht auf Zug hängen. Bei einem Balkon, der ganzjährig Wind und Regen abbekommt, lohnt sich eine sauberere Kabelführung mehr als eine besonders schnelle Montage.
AC Kabel zur Steckdose führen
Das AC-Kabel führt vom Wechselrichter zur vorgesehenen Steckdose. Es sollte nicht durch gequetschte Fensterrahmen, über scharfe Kanten oder als Stolperfalle über den Boden laufen.
Dauerhafte Verlängerungskabel oder Mehrfachstecker sind keine gute Lösung für einen festen Betrieb. Wenn die nächste Steckdose ungünstig liegt, ist eine fachlich saubere Anschlussmöglichkeit besser als ein provisorischer Kabelweg, der bei Regen, Bewegung oder Zug belastet wird.
Anlage prüfen und starten
Vor dem Start sollten Sie nicht nur schauen, ob die App etwas anzeigt. Prüfen Sie zuerst, ob Module und Halterung fest sitzen, die DC-Stecker eingerastet sind, das AC-Kabel unbeschädigt liegt und die Steckdose keine sichtbaren Schwächen zeigt.
- Halterung, Module und Wechselrichter vollständig montieren.
- DC-Seite nach Herstellerplan verbinden.
- AC-Seite erst am Ende mit der vorgesehenen Steckdose verbinden.
- Statusanzeige oder App prüfen und die Anlage in den ersten Betriebsstunden beobachten.
Anschlussplan mit Speicher
Ein Speicher kann sinnvoll sein, wenn tagsüber wenig Verbrauch da ist und abends regelmäßig Geräte laufen. Wer dagegen im Homeoffice arbeitet oder tagsüber schon Kühlschrank, Router, Waschmaschine oder Ladegeräte nutzt, verbraucht oft einen größeren Teil direkt und braucht nicht automatisch den größten Akku.
| Speicherposition | Passt eher, wenn | Worauf achten? |
|---|---|---|
| Zwischen Modul und Wechselrichter | ein abgestimmtes DC-System geplant wird | Spannungsbereich, Ladefreigabe und Kompatibilität |
| Nach dem Wechselrichter | eine bestehende Anlage ergänzt werden soll | zusätzliche Wandlungsverluste und Steuerung |
| Integrierter Wechselrichter | wenig Platz und einfache Bedienung wichtig sind | Erweiterbarkeit und spätere Austauschbarkeit |
| Hub oder Energiemanager | Verbrauch und Speicher gezielter geregelt werden sollen | Messpunkt, WLAN, App und Einbauort |

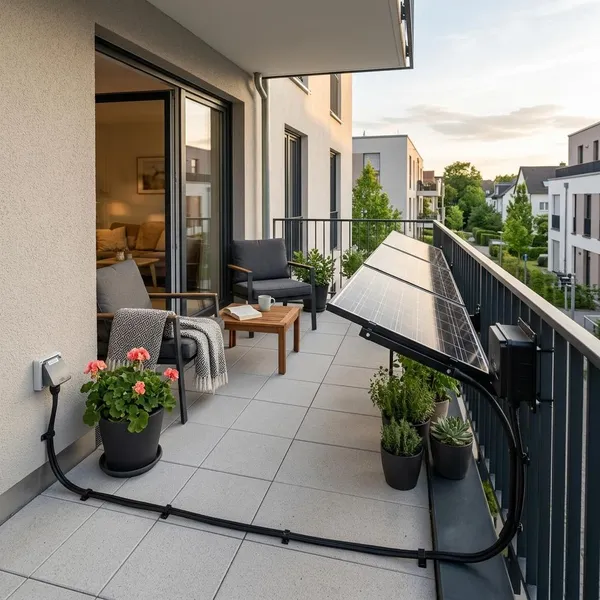

Balkonkraftwerk mit 4 Modulen planen
Vier Module klingen erst einmal nach „einfach mehr Ertrag“. In der Praxis entscheidet aber der Wechselrichter, ob die Anlage sauber geplant ist oder nur mit Adaptern passend gemacht wird.
Interessant sind vier Module vor allem bei Ost-West-Ausrichtung, weil die Erzeugung über den Tag breiter verteilt werden kann. Kritischer wird es, wenn alle Module irgendwie an einen zu knapp ausgelegten Wechselrichter sollen.
Wechselrichter Eingänge prüfen
Schauen Sie zuerst auf die Anzahl der Eingänge, die MPP-Tracker und die zulässige PV-Leistung des Wechselrichters. Sichtbare Buchsen allein reichen nicht als Entscheidungsgrundlage.
Modulspannung vergleichen
Bei einer Reihenschaltung addiert sich die Spannung der Module. Deshalb muss die maximale Leerlaufspannung des Wechselrichters auch unter ungünstigen Bedingungen eingehalten werden.
Stromgrenzen einhalten
Bei Parallelschaltung steigt vor allem der Strom. Genau hier werden vier moderne Module schnell anspruchsvoll, weil viele Module hohe Ströme liefern und kleine Wechselrichter klare Eingangsgrenzen haben.
Wenn der Wechselrichter abregelt, ist das noch der harmlose Fall. Problematischer sind unzulässige Kombinationen, schlechte Kontakte oder Adapter, die nicht für den dauerhaften Außeneinsatz geeignet sind.
Y Stecker nur passend nutzen
Y-Stecker sind keine allgemeine Erlaubnis, mehr Module anzuschließen. Sie dürfen nur genutzt werden, wenn Wechselrichter, Module, Stromgrenzen und Steckverbinder dafür geeignet und freigegeben sind.
Für eine vorübergehende Testidee wirkt ein Adapter schnell verlockend. Für eine Anlage, die über Jahre draußen hängen soll, ist ein passender Wechselrichter mit klarer Verschaltung meist ruhiger, übersichtlicher und leichter zu prüfen.
Steckdose und Hausnetz richtig einordnen
Der Anschlussplan endet nicht am Stecker. Eine passende Steckdose, eine intakte Leitung und ein sauber aufgebauter Stromkreis sind genauso wichtig wie Modul und Wechselrichter.
Bei einem neueren, gepflegten Stromkreis ist der Anschluss oft unkompliziert. Bei alten Steckdosen, unbekannten Leitungswegen, mehreren starken Verbrauchern am selben Kreis oder geplanten Speicherlösungen sollte man deutlich vorsichtiger sein.
Steckdose muss geeignet sein
Eine geeignete Steckdose sitzt fest, ist unbeschädigt und zeigt keine Verfärbungen, lockeren Kontakte oder Wärmeentwicklung. Der Anschluss sollte direkt erfolgen, nicht über eine wackelige Mehrfachleiste oder ein dauerhaft verlegtes Provisorium.
- Gutes Zeichen: fester Sitz, saubere Kontakte, keine Erwärmung.
- Warnzeichen: lockerer Stecker, Knacken, Verfärbung, Brandgeruch.
- Besser nicht: Dauerbetrieb über alte Verlängerung oder Mehrfachstecker.
Leitung muss in Ordnung sein
Die Leitung hinter der Steckdose ist von außen nicht immer zu beurteilen. Gerade in Altbauten können Klemmstellen, Querschnitt, nachträgliche Änderungen oder mehrere Steckdosen am selben Stromkreis eine Rolle spielen.
Schuko und Wieland prüfen
Schuko ist für viele Nutzer die bequemere Lösung, weil oft keine neue Einspeisesteckdose gesetzt werden muss. Eine Wieland-Steckvorrichtung ist dagegen ein klar definierter Einspeisepunkt und kann sinnvoll sein, wenn ohnehin an der Elektroinstallation gearbeitet wird.
Die bessere Wahl hängt also nicht nur vom Stecker ab. Entscheidend ist, ob der gesamte Anschluss fachgerecht, fest und für den geplanten Betrieb geeignet ist.
Elektriker bei Unsicherheit fragen
Wenn Sie den Zustand von Steckdose, Leitung oder Absicherung nicht sicher einschätzen können, ist eine Elektrofachkraft die richtige Abkürzung. Das gilt besonders bei Altbau, geplanter Speicher-Nachrüstung, vier Modulen oder unklaren Herstellerangaben.
Oft reicht eine einmalige Prüfung vor der Inbetriebnahme. Danach wissen Sie, ob der gewählte Einspeisepunkt passt oder ob eine andere Steckdose beziehungsweise eine feste Lösung sinnvoller ist.
Fazit
Am einfachsten bleibt ein Balkonkraftwerk, wenn zuerst die Modul- und Wechselrichterdaten passen und danach der Anschluss ans Hausnetz sauber geprüft wird. Ohne Speicher ist der Aufbau meist gut überschaubar; mit Speicher oder vier Modulen zählen Kompatibilität, Strom- und Spannungsgrenzen deutlich stärker. Wenn bei Steckdose, Leitung oder Verschaltung Zweifel bleiben, ist eine kurze Prüfung besser als ein Anschluss, der nur auf dem Papier gut aussieht.
