Ein Schaltplan für ein Balkonkraftwerk mit Speicher soll vor allem eine Frage schnell klären: Wo sitzt der Akku, und welcher Stromweg ist dadurch möglich? Prüfen Sie zuerst die Reihenfolge Modul–Speicher–Wechselrichter–Steckdose, danach erst Details wie App, Kabellänge oder Zusatzmessung. Wenn diese Grundlogik nicht zu den technischen Grenzen der Geräte passt, hilft auch ein optisch sauberer Aufbau nicht.
Was ein Schaltplan beim Balkonkraftwerk zeigt
Ein guter Schaltplan macht sichtbar, welche Teile wirklich zusammenarbeiten: Solarmodule, Speicher, Wechselrichter, Steckdose, Messung und gegebenenfalls ein Energiemanager. Für die Planung ist nicht nur wichtig, dass alle Komponenten vorhanden sind, sondern ob sie in der richtigen Reihenfolge und mit passenden elektrischen Werten verbunden werden.
Reihenfolge der Komponenten
Die Reihenfolge entscheidet darüber, ob der Speicher auf der Gleichstromseite oder auf der Wechselstromseite arbeitet. Bei einer DC-Kopplung sitzt der Akku meist zwischen Solarmodulen und Wechselrichter. Bei einer AC-Kopplung wird der Speicher nach dem Wechselrichter eingebunden oder über einen eigenen AC-Anschluss gesteuert.
- Ohne Speicher: Modul → Wechselrichter → Steckdose → Verbraucher.
- DC-gekoppelt: Modul → Speicher/Laderegler → Wechselrichter → Steckdose.
- AC-gekoppelt: Modul → Wechselrichter → Hausstromkreis, zusätzlich Speicher auf der AC-Seite.
Stromfluss im System
Der Strom beginnt am Modul als Gleichstrom. Je nach System wird er sofort gespeichert, direkt an den Wechselrichter weitergegeben oder nach der Umwandlung auf der AC-Seite gemessen und gesteuert. Der Schaltplan sollte deshalb nicht nur Kästchen zeigen, sondern auch die Richtung des Stromflusses.
Anschlüsse und Kabelwege
Auf der DC-Seite sind bei vielen Modulen MC4-Steckverbindungen üblich. Trotzdem darf die Planung nicht nur nach passenden Steckern erfolgen. Entscheidend sind Spannungsbereich, maximaler Strom pro Eingang und die vom Hersteller vorgesehene Verschaltung.
Auf der AC-Seite führt der Weg vom Wechselrichter zur geeigneten Steckdose oder zum vorgesehenen Stromkreis. Kurze, geschützte Kabelwege sind dabei mehr als Kosmetik: Sie machen die Anlage übersichtlicher, reduzieren unnötige Leitungslängen und erleichtern später die Kontrolle nach Sturm, Feuchtigkeit oder Umbau.
Messung und Steuerung
Messklemmen, Smart Meter oder Energiemanager zeigen im Schaltplan, wie das System den Verbrauch erkennt. Ohne Messung gibt der Speicher oft nach festen Regeln Leistung ab. Mit Messung kann er genauer auf die tatsächliche Grundlast reagieren.

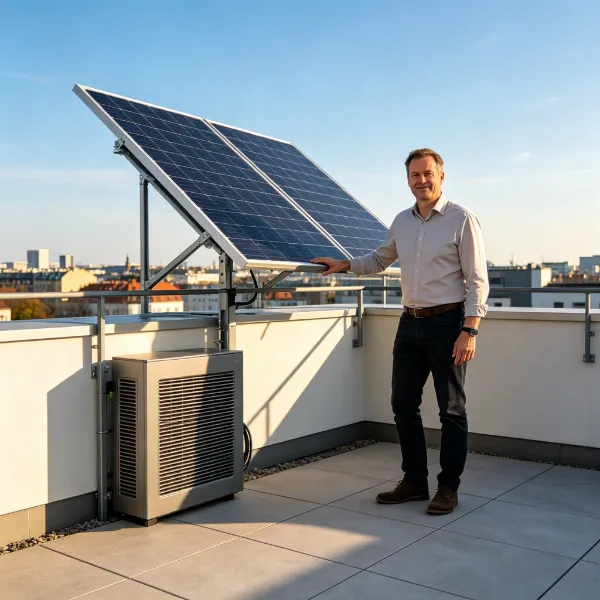

So fließt der Strom im Balkonkraftwerk mit Speicher
Der Stromweg lässt sich am einfachsten in vier Abschnitte zerlegen. So erkennen Sie schneller, an welcher Stelle ein Speicher lädt, wo der Wechselrichter arbeitet und warum manche Nachrüstlösungen einfacher sind als andere.
Vom Modul zum Speicher
Bei einem DC-gekoppelten Speicher fließt der Gleichstrom der Module zuerst in den Akku oder in einen vorgeschalteten Laderegler. Dort wird geregelt, ob Energie gespeichert oder direkt weitergegeben wird. Wichtig sind hier Leerlaufspannung, Betriebsstrom und die zulässige Modulverschaltung.
Vom Speicher zum Wechselrichter
Der Speicher gibt Gleichstrom an den Wechselrichter ab, wenn das System Energie einspeisen soll. Dabei zählt nicht nur die Kapazität des Akkus, sondern auch seine zulässige Dauerleistung. Ein großer Akku bringt wenig, wenn er nur wenig Leistung abgeben kann oder der Wechselrichter stark begrenzt.
- Kompatibilität zuerst: Speicher und Wechselrichter müssen vom Hersteller vorgesehen oder ausdrücklich freigegeben sein.
- Leistung realistisch bewerten: Kapazität in kWh und Entladeleistung sind zwei verschiedene Dinge.
- Steuerung mitdenken: Manche Systeme brauchen eine App, ein Gateway oder eine Steuerleitung.
Vom Wechselrichter zur Steckdose
Der Wechselrichter wandelt Gleichstrom in netzkompatiblen Wechselstrom um. Erst ab diesem Punkt kann die Energie über den vorgesehenen Anschluss in den Haushaltsstromkreis fließen. Bei aktuellen Steckersolargeräten wird häufig mit einer Wechselrichter-Ausgangsleistung bis 800 VA geplant; maßgeblich sind aber immer die geltenden Vorgaben und die konkrete Gerätezulassung.
Improvisierte Verlängerungen, gequetschte Fensterdurchführungen oder schlecht geschützte Außenkabel sind keine gute Idee. Wenn die Steckdose alt ist, der Stromkreis unklar abgesichert ist oder mehrere starke Verbraucher am gleichen Kreis hängen, sollte die Installation vor dem Betrieb fachlich geprüft werden.
Von der Steckdose zu den Verbrauchern
Der eingespeiste Strom wird nicht gezielt an ein bestimmtes Gerät geschickt. Er wird im Haushalt dort verbraucht, wo gerade Last anliegt. Läuft tagsüber nur der Router und der Kühlschrank schaltet selten ein, bleibt mehr Energie für den Speicher oder die Einspeisung übrig. Läuft gleichzeitig ein Homeoffice-Arbeitsplatz, kann der Direktverbrauch deutlich höher sein.
Balkonkraftwerk mit Speicher richtig planen
Modulzahl festlegen
Zwei Module sind für viele Balkone der einfache Einstieg. Drei oder vier Module können sinnvoll sein, wenn genug Fläche vorhanden ist und die Eingänge von Speicher oder Wechselrichter dafür ausgelegt sind. Mehr Modulleistung hilft besonders bei diffusem Licht, erhöht aber auch die Anforderungen an Verschaltung, Befestigung und Kabelwege.
Wechselrichter Eingänge prüfen
Die Eingänge des Wechselrichters setzen die harte Grenze. Prüfen Sie vor dem Kauf, wie viele PV-Eingänge vorhanden sind, welcher Spannungsbereich erlaubt ist und welcher maximale Eingangsstrom pro Anschluss gilt. Diese Werte entscheiden, ob Module einzeln, in Reihe oder parallel angeschlossen werden dürfen.
- Anzahl der Eingänge: getrennte Eingänge sind bei Teilverschattung oft praktischer.
- Spannung pro Eingang: besonders bei Reihenschaltung kritisch prüfen.
- Strom pro Eingang: bei Parallelschaltung nicht überschreiten.
- Speicherfreigabe: nicht jeder Mikrowechselrichter unterstützt jeden Akku.
Speicher passend auswählen
Der passende Speicher ist nicht automatisch der größte. Für Abendlicht, Router, Kühlschrank, Ladegeräte und Stand-by-Verbrauch reicht oft eine kleinere Kapazität besser als ein teurer Akku, der an vielen Tagen nicht voll wird. Wer dagegen regelmäßig abends arbeitet, kocht oder mehrere Geräte parallel nutzt, sollte stärker auf Entladeleistung und Steuerung achten.
| Planungssituation | Naheliegende Lösung | Worauf besonders achten |
|---|---|---|
| Neues Komplettsystem | DC-gekoppelter Speicher | Modulspannung, Eingänge, Herstellerfreigabe |
| Bestehendes Balkonkraftwerk | häufig AC-gekoppelte Nachrüstung | Messung, Platz, Steuerung, Stromkreis |
| Sehr geringe Grundlast | kleinerer Akku oder kein Speicher | ob der Akku regelmäßig genutzt wird |
| Abendlicher Verbrauch | Speicher mit passender Entladeleistung | nicht nur Kapazität in kWh vergleichen |
Kabelwege kurz halten
Kurze Kabelwege machen die Anlage robuster und leichter prüfbar. Planen Sie zuerst die Position der Module, dann Speicher und Wechselrichter, danach die Verbindung zur Steckdose. Der Speicher sollte trocken, standsicher und temperaturgeeignet stehen; der Wechselrichter braucht je nach Bauart Luft und Zugang.
WLAN Empfang sichern
Viele Speicher werden per App eingerichtet, begrenzt oder überwacht. Testen Sie den Empfang am geplanten Standort, bevor alles fest montiert ist. Eine Betonwand, eine Metallbox oder ein weit entfernter Router kann aus einem guten System im Alltag eine nervige Lösung machen.
Fazit
Ein brauchbarer Schaltplan zeigt nicht nur, wo Kabel stecken, sondern ob Modulzahl, Speicherposition, Wechselrichter-Eingänge und Steckdose wirklich zusammenpassen. Wer neu plant, sollte die Komponenten als abgestimmtes System kaufen; wer nachrüstet, sollte zuerst klären, ob DC- oder AC-Kopplung zur bestehenden Anlage passt. Die beste Lösung ist meist nicht die mit den größten Zahlen, sondern die, die zum Balkon, zum Verbrauch und zu den technischen Grenzen passt.
